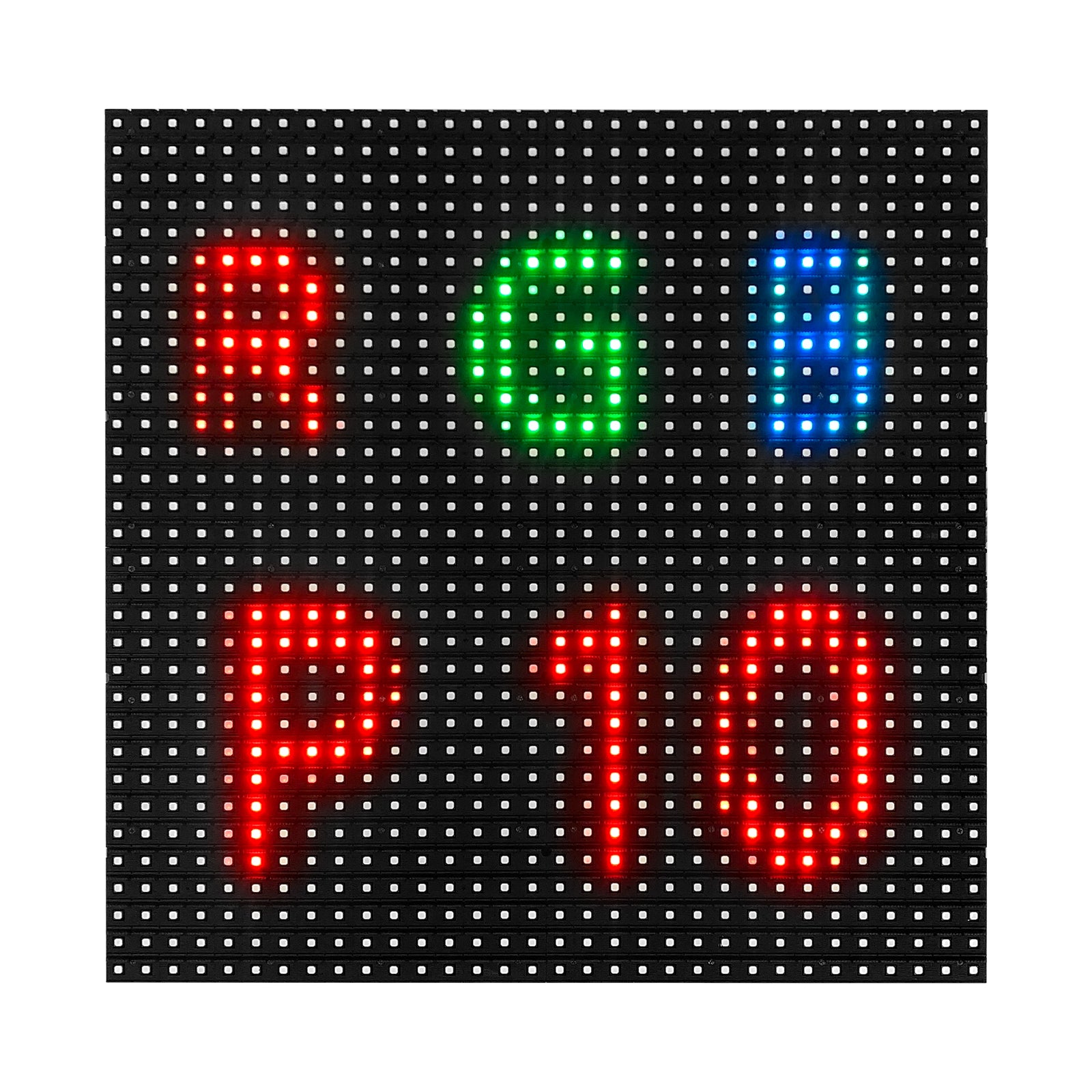

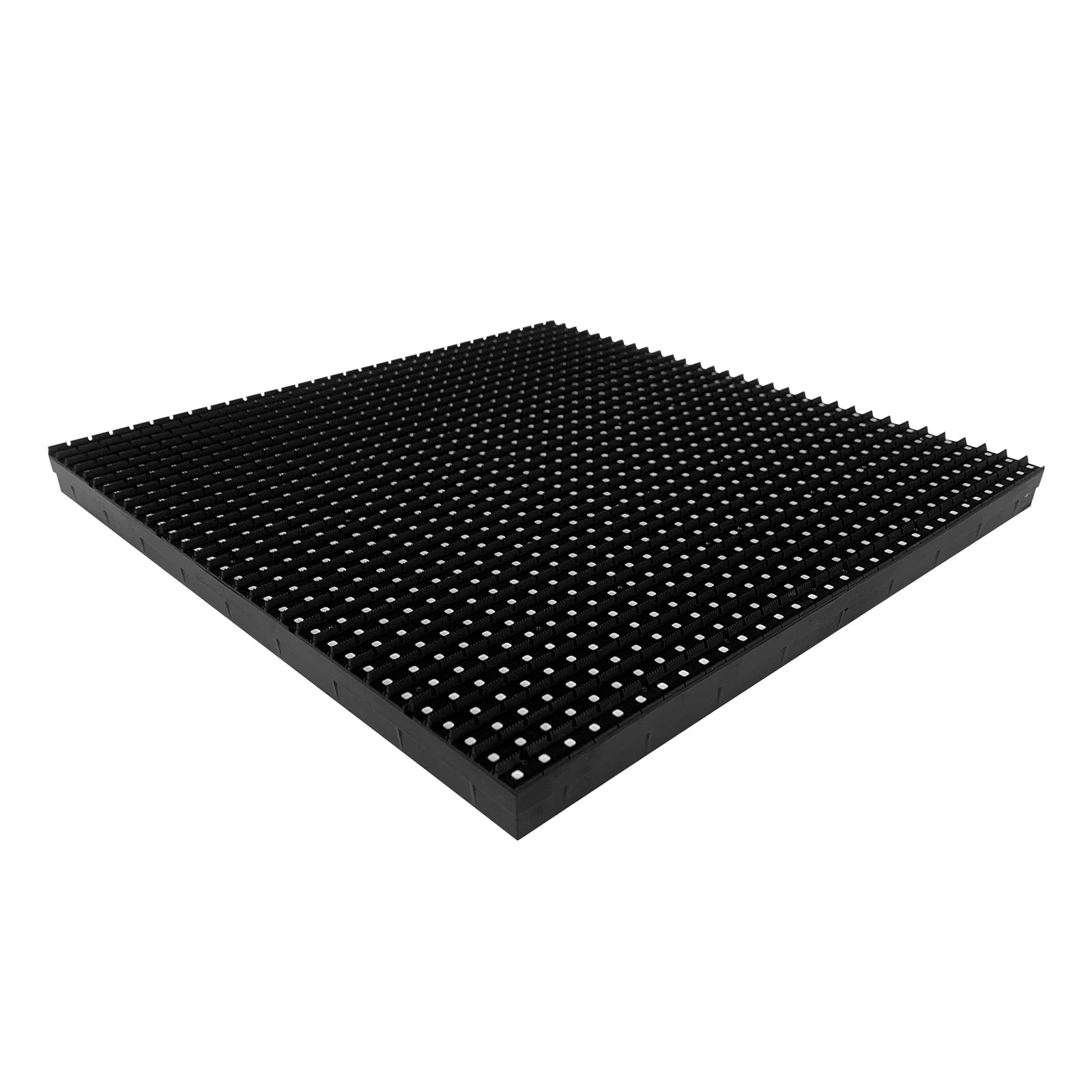

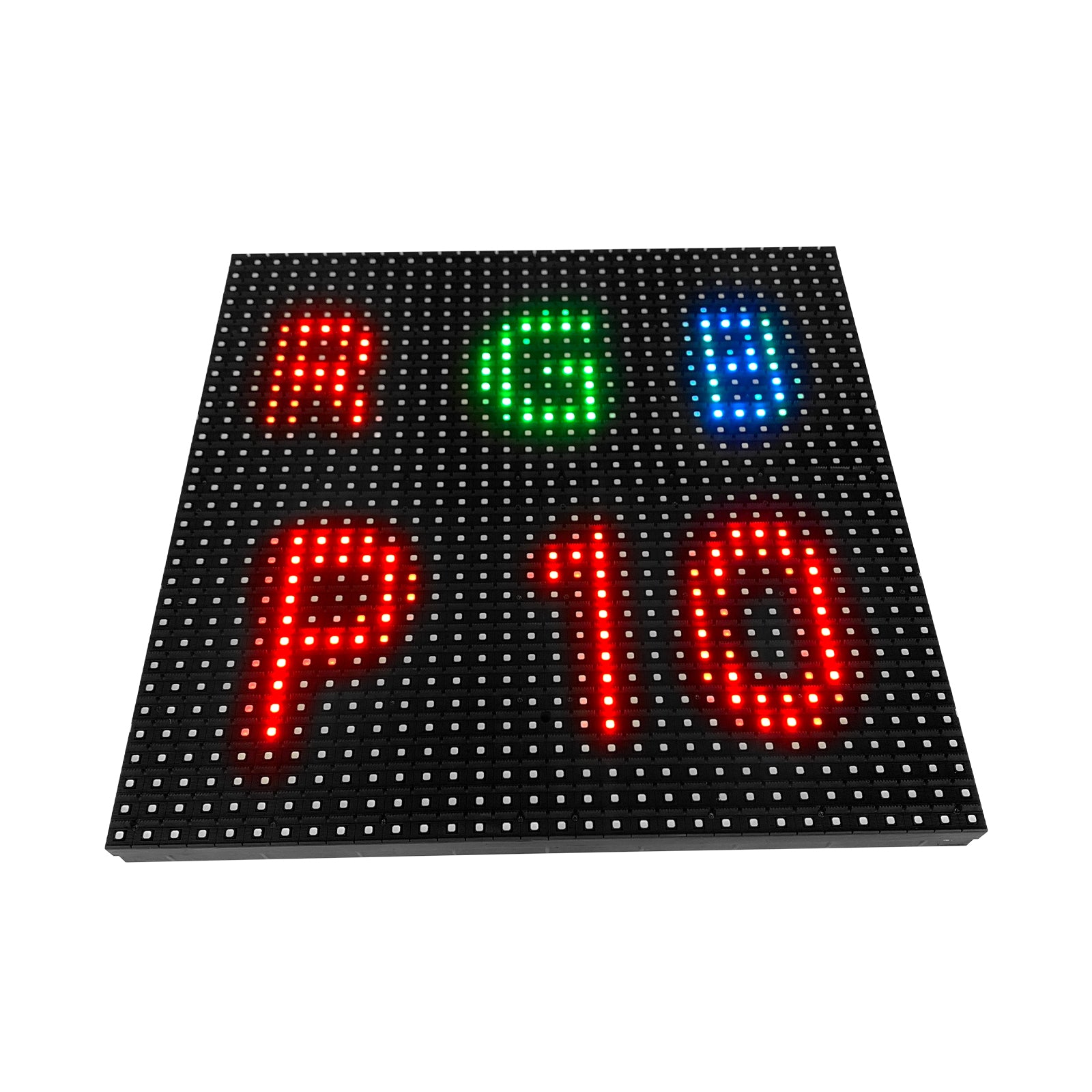

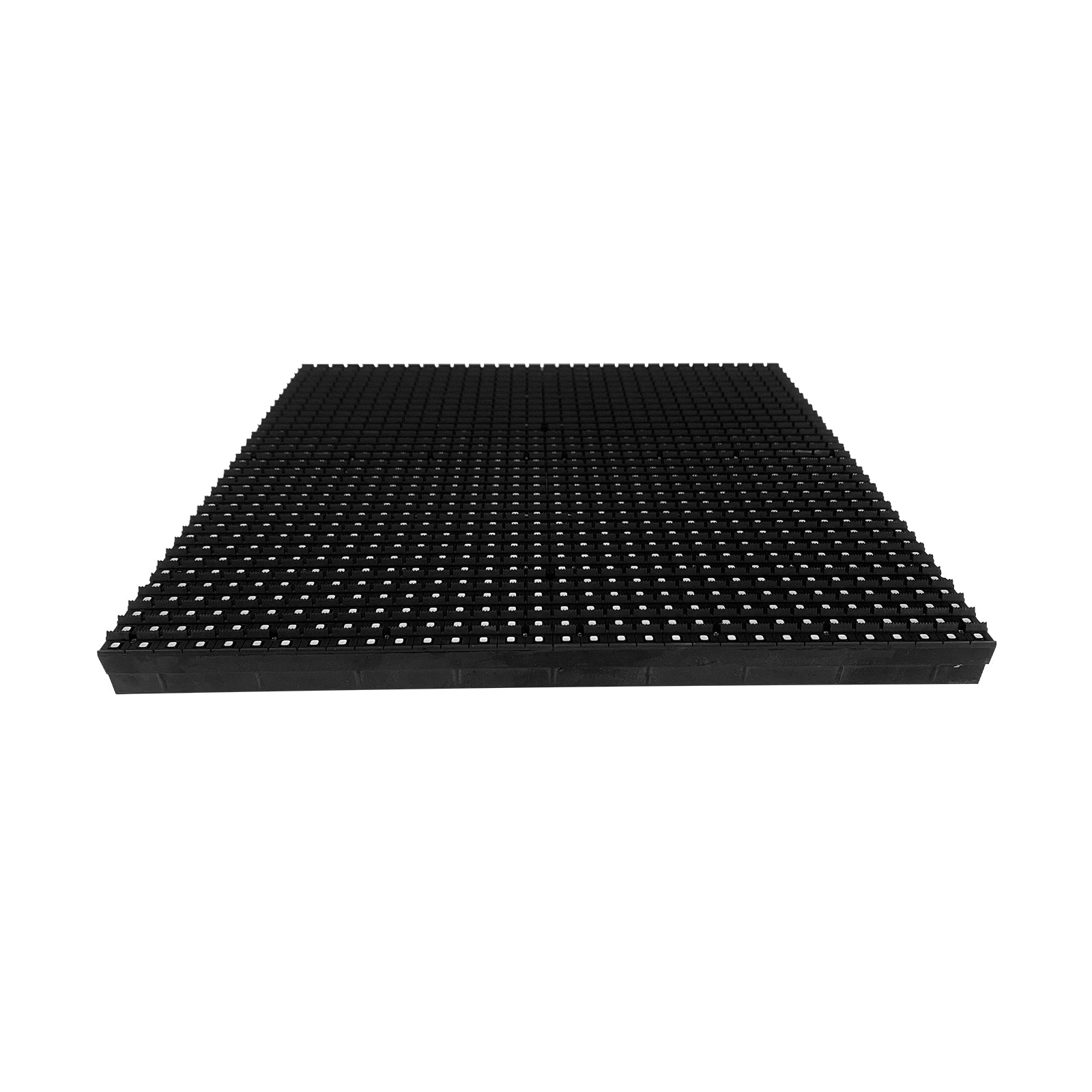

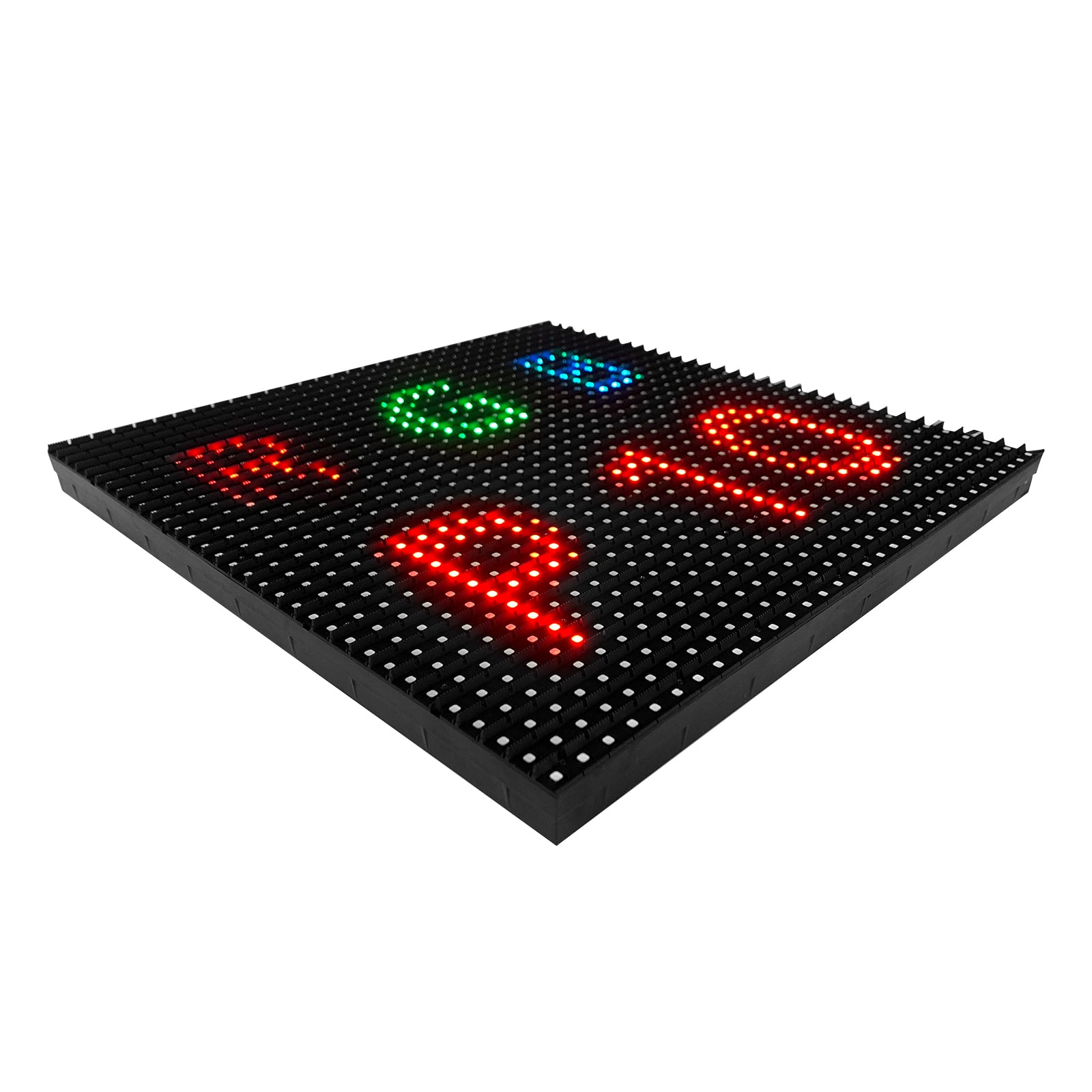

LED-Modul für den Außenbereich der OD-PM-Serie – P4 / P5 / P6.67 / P8 / P10 | 320 × 320 mm quadratisches Panel | IP65 Wartung vorne und hinten

Über diesen Artikel

• IP65 wetterfest – Vorder- und Rückseite vollständig abgedichtet mit Gummidichtungen und hochpräziser Leiterplatte; widersteht Staub, Regen und rauen Außenbedingungen.
• Ultrahohe Helligkeit – Bis zu ≥5500 Nits (nach Tonhöhe) für klare Sicht auch bei direkter Sonneneinstrahlung.
• Reibungslose Wiedergabe – Integrierte Treiber- und Puffer-ICs mit einer Bildwiederholfrequenz von 3840 Hz (alle Pixelabstände) für flimmerfreie Videos, Bilder und Texte.
• Mehrere Pixeloptionen – P4, P5, P6.67, P8, P10 auf einem 320 × 320 mm großen quadratischen Modul für einfaches Design und Wartung.

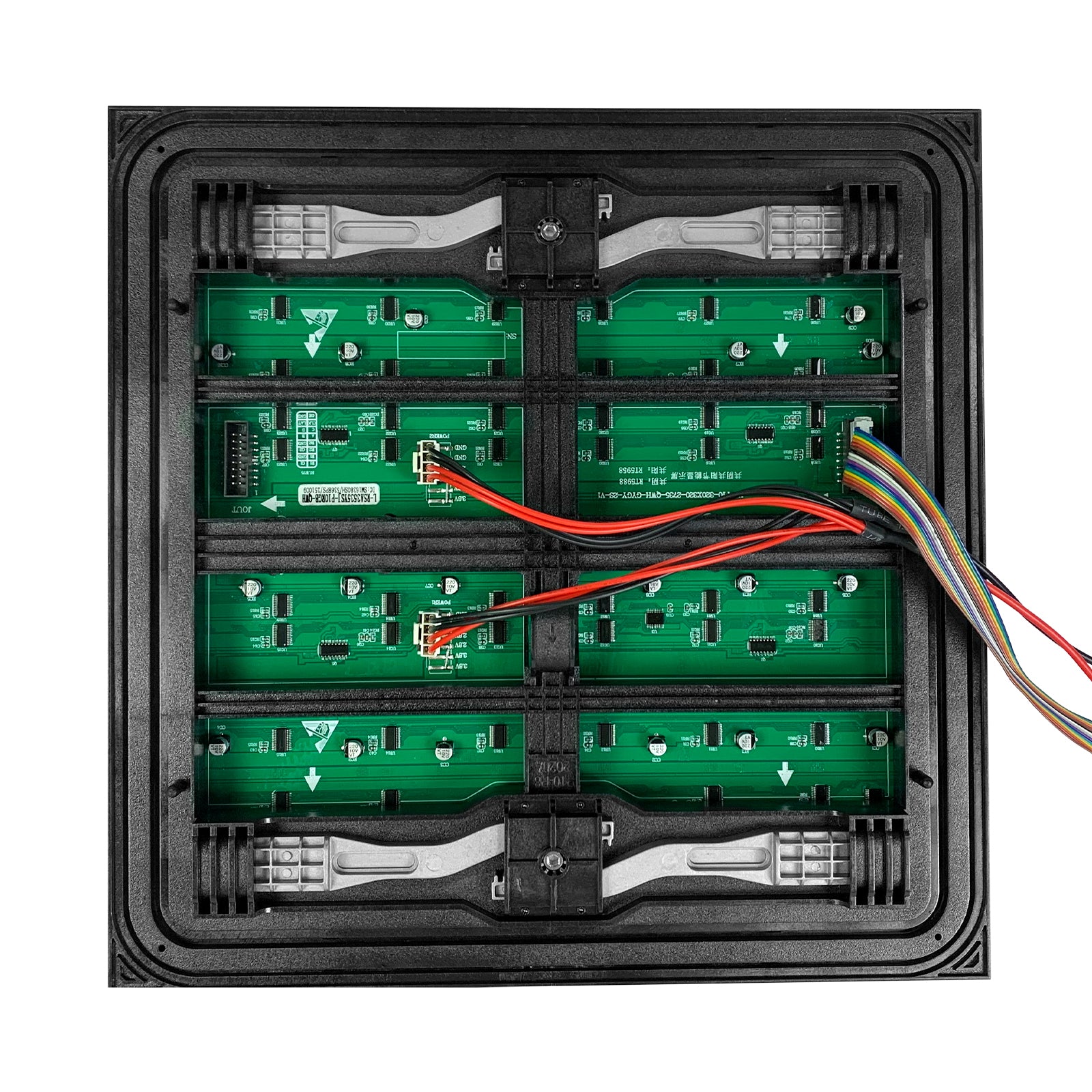

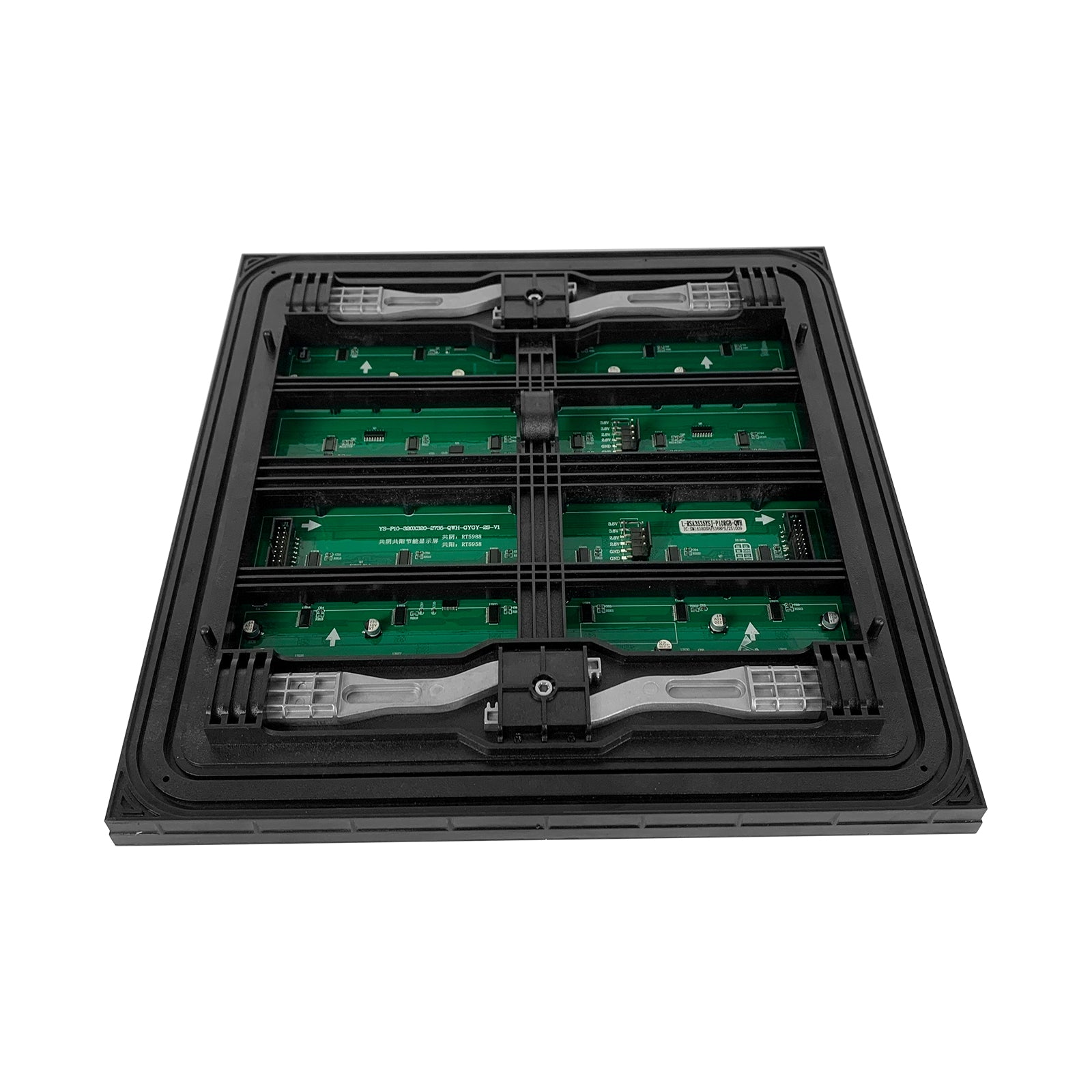

• Front- und Heckservice – Bequeme Installation und Vor-Ort-Wartung für feste Außenanwendungen.

Lieferinhalt

Version	Lieferinhalt
1 Stück Musterpackung	1 × LED-Matrixmodul (320 × 320 mm, wählen Sie P4/P5/P6.67/P8/P10) 1 × 1-zu-2-Netzkabel 1 × Datenkabel
10 Stück Standardpackung	10 × LED-Matrixmodul (320 × 320 mm, wählen Sie P4/P5/P6.67/P8/P10) 5 × 1-auf-2-Netzkabel 10 × Datenkabel

Bestellung & Logistik

• Lieferzeit: Normalerweise erfolgt der Versand innerhalb von 1–3 Werktagen.
• Verpackung: Karton mit Schutzverpackung.
• Versand: Versand aus lokalen Lagern (3–7 Tage), sofern verfügbar, oder vom Hauptsitz (7–25 Tage Standard / 3–10 Tage Express).

Struktur- und Designmerkmale

• Wasserdichtes IP65-Design mit versiegelten Strom-/Datenanschlüssen für zuverlässigen Betrieb im Freien.
• Modulmasken: Flach (P4/P5) und Hohe Maske (P6.67/P8/P10) für verbesserten Kontrast im Außenbereich.
• Unterstützt die feste Installation im Außenbereich; nahtloses Spleißen für großflächige Displays.

Installationstipps

• Trennen Sie die Stromversorgung, bevor Sie das Modul installieren oder warten.
• Achten Sie auf die richtige Polarität und sichere Daten-/Stromverbindungen.
• Sorgen Sie für eine ordnungsgemäße Abdichtung und Entwässerung des Gehäuses und vermeiden Sie das Eindringen von Wasser an Kabeleinführungen.
• Verwenden Sie eine kompatible Empfangskarte, Sendekarte, Steuerungssoftware und eine 5-V-Gleichstromversorgung.

Technische Daten — 320×320 mm quadratisches Modul

Parameter	OD‑PM‑P4	OD‑PM‑P5	OD‑PM‑P6.67	OD‑PM‑P8	OD‑PM‑P10
Pixelabstand	4 mm	5 mm	6,67 mm	8 mm	10 mm
LED-Konfiguration	SMD1921	SMD1921	SMD2727	SMD2727	SMD2727
Modulauflösung (Punkte)	80 × 80	64 × 64	48 × 48	40 × 40	32 × 32
Pixeldichte (Punkte/㎡)	62.500	40.000	22.500	15.625	10.000
Modulgröße (B×H)	320 × 320 mm
Modulmaske	Wohnung	Wohnung	Hohe Maske	Hohe Maske	Hohe Maske
Fahrmodus (Scan)	1/10	1/8	1/6	1/4	1/2
Standardhelligkeit	≥5500 Nits	≥5500 Nits	≥6000 Nits	≥6500 Nits	≥6800 Nits
Bildwiederholrate	3840 Hz	3840 Hz	3840 Hz	3840 Hz	3840 Hz
Kontrastverhältnis	≥4000:1
Graustufe	65.536
Betrachtungswinkel (H/V)	140°/140°	140°/140°	140°/85°	140°/85°	140°/85°
Eingangsspannung	AC110/220 V ±10 %, 50/60 Hz
Betriebsspannung	Gleichstrom 5 V
Stromverbrauch (Max./Durchschnitt)	≤900 / ≤300 W/m²	≤850 / ≤283 W/m²	≤830 / ≤276 W/m²	≤830 / ≤276 W/m²	≤830 / ≤276 W/m²
Mindestbetrachtungsabstand	≥4 m	≥5 m	≥6 m	≥8 m	≥10 m
Betriebstemperatur	-15 °C bis 70 °C
Betriebsfeuchtigkeit	10 % ~ 90 % relative Luftfeuchtigkeit
IP-Schutzart	IP65 (Vorder- und Rückseite)
Lebensdauer	≥100.000 Stunden
Nutzungsumgebung	Festinstallation im Außenbereich
Servicemethode	Front- und Heckservice

Anwendungen

• Außenwerbung, Plakatwände und Gebäudefassaden
• Stadionumrandungen und Anzeigetafeln
• Veranstaltungsbühnen, Verkehrsknotenpunkte und öffentliche Informationstafeln
