Ein transparenter LED-Bildschirm eignet sich ideal für Schaufensterauslagen im Innenbereich und wird häufig zur Stärkung einer Marke verwendet.
Ob für Werbung oder Information: Diese Bildschirme sind eine hervorragende Option für alle, die Inhalte stilvoll präsentieren möchten, ohne das Licht oder die Sicht auf beiden Seiten zu blockieren.
Es ermöglicht Designern, eine Bildschirmlösung für Einzelhandelsgebäude mit Schwerpunkt auf Glasarchitektur anzubieten, ohne das Gesamtdesign zu beeinträchtigen.
2022 Neuer Katalog für transparente LED-Bildschirme
Installationshandbuch
UNTERSCHIED ZWISCHEN DEN EINZELNEN SERIEN
NEU! Transparenter LED-Bildschirm für den Innenbereich mit kleinem Pixelabstand |
P2.6 Geringe Helligkeit im Innenbereich |
P2.6 Hohe Helligkeit im Innenbereich |
P2.975 Geringe Helligkeit im Innenbereich |
P2.975 Hohe Helligkeit im Innenbereich |
| 1.LED-Diode SMD1515; National Star | 1.LED-Diode: SMD1415; Nationalstern | 1.LED Diode: SMD1515; National Star | 1.LED-Diode: SMD1415; Nationalstern |
| 2.LED-Paket: SMD drei-in-eins; | 2.LED-Paket: SMD drei-in-eins; | 2.LED-Paket: SMD drei-in-eins; | 2.LED-Paket: SMD drei-in-eins; |
| 3. Pixelabstand: 2,6 mm horizontal, 2,6 mm vertikal; | 3. Pixelabstand: 2,6 mm horizontal, 2,6 mm vertikal; | 3. Pixelabstand: 2,975 mm horizontal, 2,975 mm vertikal; | 3. Pixelabstand: 2,975 mm horizontal, 2,975 mm vertikal; |
| 4. Bildwiederholfrequenz: 3840 Hz; | 4. Bildwiederholfrequenz: 3840 Hz; | 4. Bildwiederholfrequenz: 3840 Hz; | 4. Bildwiederholfrequenz: 3840 Hz; |
| 5. Bildrate: 60 Hz; | 5. Bildrate: 60 Hz; | 5. Bildrate: 60 Hz; | 5. Bildrate: 60 Hz; |
| 6.Pixelauflösung (B*H): 192*24; | 6.Pixelauflösung (B*H): 192*24; | 6.Pixelauflösung (B*H): 168*21; | 6.Pixelauflösung (B*H): 168*21; |
| 7.Modulgröße (B*H): 500*62,5; | 7.Modulgröße (B*H): 500*62,5; | 7.Modulgröße (B*H): 500*62,5; | 7.Modulgröße (B*H): 500*62,5; |
| 8. Zusammensetzung der Kartoneinheit: 1*16; | 8. Zusammensetzung der Kartoneinheit: 1*16; | 8. Zusammensetzung der Kartoneinheit: 2*16; | 8. Zusammensetzung der Kartoneinheit: 2*16; |
| 9.Boxauflösung (B*H): 192*96; | 9.Boxauflösung (B*H): 192*96; | 9.Boxauflösung (B*H): 336*336; | 9.Boxauflösung (B*H): 336*336; |
| 10.Kartongröße (B*H): 500*1000; | 10.Kartongröße (B*H): 500*1000; | 10.Kartongröße (B*H): 1000*1000; | 10.Kartongröße (B*H): 1000*1000; |
| 11.Pixeldichte: 147456Pixel/m² ; | 11.Pixeldichte: 147456Pixel/m² ; | 11.Pixeldichte: 112896Pixel/m² ; | 11.Pixeldichte: 112896Pixel/m² ; |
| 12. Weißabgleichhelligkeit: 1000–1500 cd/m²; | 12. Weißabgleichhelligkeit: 4500–5000 cd/m²; | 12. Weißabgleichhelligkeit: 1000–1500 cd/m²; | 12. Weißabgleichhelligkeit: 4500–5000 cd/m²; |
| 13. Horizontaler Betrachtungswinkel 120±10° Vertikal 120±10° | 13. Horizontaler Betrachtungswinkel 120±10° Vertikal 120±10° | 13. Horizontaler Betrachtungswinkel 120±10° Vertikal 120±10° | 13. Horizontaler Betrachtungswinkel 120±10° Vertikal 120±10° |
| 14. Transparenz: 35 %; | 14. Transparenz: 35 %; | 14. Transparenz: 40 %; | 14. Transparenz: 40 %; |
| 15. Helligkeitsgleichmäßigkeit: 97 %; | 15. Helligkeitsgleichmäßigkeit: 97 %; | 15. Helligkeitsgleichmäßigkeit: 97 %; | 15. Helligkeitsgleichmäßigkeit: 97 %; |
| 16. Spitzenstromverbrauch (W/m²): 400; | 16. Spitzenstromverbrauch (W/m²): 800; | 16. Spitzenstromverbrauch (W/m²): 400; | 16. Spitzenstromverbrauch (W/m²): 800; |
| 17. Durchschnittlicher Stromverbrauch (W/m²): 140; | 17. Durchschnittlicher Stromverbrauch (W/m²): 240; | 17. Durchschnittlicher Stromverbrauch (W/m²): 140; | 17. Durchschnittlicher Stromverbrauch (W/m²): 240; |
P3.47 Geringe Helligkeit im Innenbereich |
P3.47 Hohe Helligkeit im Innenbereich |
P4.29 Geringe Helligkeit im Innenbereich |
P4.29 Hohe Helligkeit im Innenbereich |
| 1.LED-Diode: SMD1515; Nationalstern | 1.LED-Diode: SMD1415; Nationalstern | 1.LED-Diode: SMD2020; National Star | 1.LED-Diode: SMD1921; National Star |
| 2.LED-Paket: SMD drei-in-eins; | 2.LED-Paket: SMD drei-in-eins; | 2.LED-Paket: SMD drei-in-eins; | 2.LED-Paket: SMD drei-in-eins; |
| 3. Pixelabstand: 3,47 mm horizontal, 3,47 mm vertikal; | 3. Pixelabstand: 3,47 mm horizontal, 3,47 mm vertikal; | 3. Pixelabstand: 4,29 mm horizontal, 4,29 mm vertikal; | 3. Pixelabstand: 4,29 mm horizontal, 4,29 mm vertikal; |
| 4. Bildwiederholfrequenz: 3840 Hz; | 4. Bildwiederholfrequenz: 3840 Hz; | 4. Bildwiederholfrequenz: 3840 Hz; | 4. Bildwiederholfrequenz: 3840 Hz; |
| 5. Bildrate: 60 Hz; | 5. Bildrate: 60 Hz; | 5. Bildrate: 60 Hz; | 5. Bildrate: 60 Hz; |
| 6.Pixelauflösung (B*H): 144*24; | 6.Pixelauflösung (B*H): 144*24; | 6.Pixelauflösung (B*H): 128*16 ; | 6.Pixelauflösung (B*H): 128*16 ; |
| 7.Modulgröße (B*H): 500*83,23; | 7.Modulgröße (B*H): 500*83,23; | 7. Modulgröße (B*H): 550*68,75; | 7. Modulgröße (B*H): 550*68,75; |
| 8. Zusammensetzung der Kartoneinheit: 2*12; | 8. Zusammensetzung der Kartoneinheit: 2*12; | 8. Zusammensetzung der Schrankeinheit: 2*16; | 8. Zusammensetzung der Schrankeinheit: 2*16; |
| 9.Boxauflösung (B*H): 288*288; | 9.Boxauflösung (B*H): 288*288; | 9. Gehäuseauflösung (B*H): 256*256; | 9. Gehäuseauflösung (B*H): 256*256; |
| 10.Kartongröße (B*H): 1000*1000; | 10.Kartongröße (B*H): 1000*1000; | 10. Schrankgröße (B*H): 1100*1100; | 10. Schrankgröße (B*H): 1100*1100; |
| 11.Pixeldichte: 82944Pixel/m² ; | 11.Pixeldichte: 82944Pixel/m² ; | 11. Pixeldichte: 65536 Pixel/Block; | 11. Pixeldichte: 65536 Pixel/Block; |
| 12. Weißabgleichhelligkeit: 1000–1500 cd/m²; | 12. Weißabgleichhelligkeit: 45000–5000 cd/m²; | 12. Weißabgleichhelligkeit: 1000–1500 cd/m²; | 12. Weißabgleichhelligkeit: 45000–5000 cd/m²; |
| 13. Horizontaler Betrachtungswinkel 120±10° Vertikal 120±10° | 13. Horizontaler Betrachtungswinkel 120±10° Vertikal 120±10° | 13. Horizontaler Betrachtungswinkel 120±10° vertikal 120±10° | 13. Horizontaler Betrachtungswinkel 120±10° vertikal 120±10° |
| 14. Transparenz: 42 %; | 14. Transparenz: 42 %; | 14. Transparenz: 50 %; | 14. Transparenz: 50 %; |
| 15. Helligkeitsgleichmäßigkeit: 97 %; | 15. Helligkeitsgleichmäßigkeit: 97 %; | 15. Helligkeitsgleichmäßigkeit: 97 %; | 15. Helligkeitsgleichmäßigkeit: 97 %; |
| 16. Spitzenstromverbrauch (W/m²): 400; | 16. Spitzenleistungsaufnahme (W/m²): 800; | 16. Spitzenstromverbrauch (W/m²): 400; | 16. Spitzenleistungsaufnahme (W/m²): 800; |
| 17. Durchschnittlicher Stromverbrauch (W/m²): 140; | 17. Durchschnittlicher Stromverbrauch (W/m²): 240; | 17. Durchschnittlicher Stromverbrauch (W/m²): 140; | 17. Durchschnittlicher Stromverbrauch (W/m²): 240; |
P2.6-P5.95 Geringe Helligkeit im Innenbereich |
P2.6-P5.95 Hohe Helligkeit im Innenbereich |
P3.9-7.81 Superhelligkeit im Innenbereich |
P3.9-7.81 Hohe Helligkeit im Außenbereich |
| 1.LED-Diode: SMD2020; National Star | 1.LED-Diode: SMD1921; National Star | 1.LED-Diode SMD1921; National Star | 1.LED-Diode: SMD1415; Nationalstern |
| 2.LED-Paket: SMD drei-in-eins; | 2.LED-Paket: SMD drei-in-eins; | 2.LED-Paket: SMD drei-in-eins; | 2.LED-Paket: SMD drei-in-eins; |
| 3. Pixelabstand: 2,6 mm horizontal, 5,95 mm vertikal; | 3. Pixelabstand: 2,6 mm horizontal, 5,95 mm vertikal; | 3. Pixelabstand: 3,9 mm horizontal, 7,81 mm vertikal; | 3. Pixelabstand: 3,47 mm horizontal, 6,94 mm vertikal; |
| 4. Bildwiederholfrequenz: 3840 Hz; | 4. Bildwiederholfrequenz: 3840 Hz; | 4. Bildwiederholfrequenz: 3840 Hz; | 4. Bildwiederholfrequenz: 3840 Hz; |
| 5. Bildrate: 60 Hz; | 5. Bildrate: 60 Hz; | 5. Bildrate: 60 Hz; | 5. Bildrate: 60 Hz; |
| 6.Pixelauflösung (B*H): 192*12 ; | 6.Pixelauflösung (B*H): 192*12 ; | 6.Pixelauflösung (B*H): 128*16 ; | 6.Pixelauflösung (B*H): 144*18 ; |
| 7. Modulgröße (B*H): 500*71,4; | 7. Modulgröße (B*H): 500*71,4; | 7. Modulgröße (B*H): 500*125; | 7. Modulgröße (B*H): 500*125; |
| 8. Zusammensetzung der Schrankeinheitsplatten: 2*14; | 8. Zusammensetzung der Schrankeinheitsplatten: 2*14; | 8. Zusammensetzung der Schrankeinheit: 2*8; | 8. Zusammensetzung der Schrankeinheit: 2*4; |
| 9. Gehäuseauflösung (B*H): 384*168; | 9. Gehäuseauflösung (B*H): 384*168; | 9. Gehäuseauflösung (B*H): 256*128; | 9. Gehäuseauflösung (B*H): 288*72; |
| 10. Schrankgröße (B*H): 1000*1000; | 10. Schrankgröße (B*H): 1000*1000; | 10. Schrankgröße (B*H): 1000*1000; | 10. Schrankgröße (B*H): 1000*500; |
| 11. Pixeldichte: 64512 Pixel/m²; | 11. Pixeldichte: 64512 Pixel/m²; | 11. Pixeldichte: 32768 Pixel/m²; | 11. Pixeldichte: 41472 Pixel/m²; |
| 12. Weißabgleichhelligkeit: 1000–1500 cd/m²; | 12. Weißabgleichhelligkeit: 45000–5000 cd/m²; | 12. Weißabgleichhelligkeit: 6500–7000 cd/m²; | 12. Weißabgleichhelligkeit: 4500–5000 cd/m²; |
| 13. Horizontaler Betrachtungswinkel 120±10° vertikal 120±10° | 13. Horizontaler Betrachtungswinkel 120±10° vertikal 120±10° | 13. Horizontaler Betrachtungswinkel 120±10° vertikal 120±10° | 13. Horizontaler Betrachtungswinkel 120±10° vertikal 120±10° |
| 14. Transparenz: 55 %; | 14. Transparenz: 55 %; | 14. Transparenz: 60 %; | 14. Transparenz: 55 %; |
| 15. Helligkeitsgleichmäßigkeit: 97 %; | 15. Helligkeitsgleichmäßigkeit: 97 %; | 15. Helligkeitsgleichmäßigkeit: 97 %; | 15. Helligkeitsgleichmäßigkeit: 97 %; |
| 16. Spitzenstromverbrauch (W/m²): 400; | 16. Spitzenleistungsaufnahme (W/m²): 800; | 16. Spitzenstromverbrauch (W/m²): 1000; | 16. Spitzenstromverbrauch (W/m²): 800; |
| 17. Durchschnittlicher Stromverbrauch (W/m²): 140; | 17. Durchschnittlicher Stromverbrauch (W/m²): 240; | 17. Durchschnittlicher Stromverbrauch (W/m²): 350; | 17. Durchschnittlicher Stromverbrauch (W/m²): 240; |

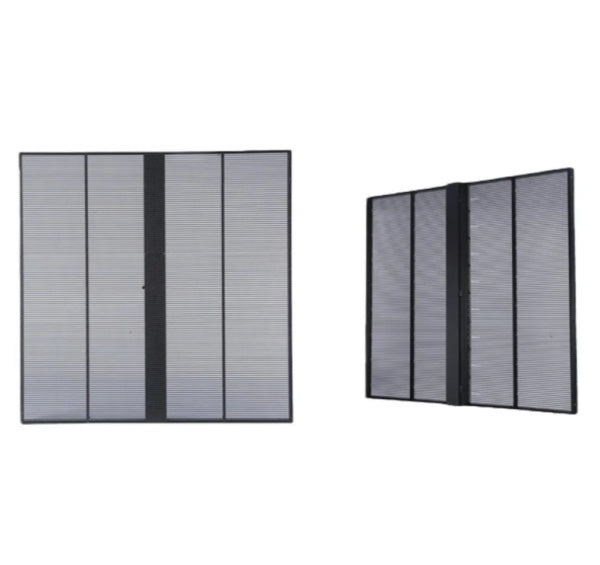

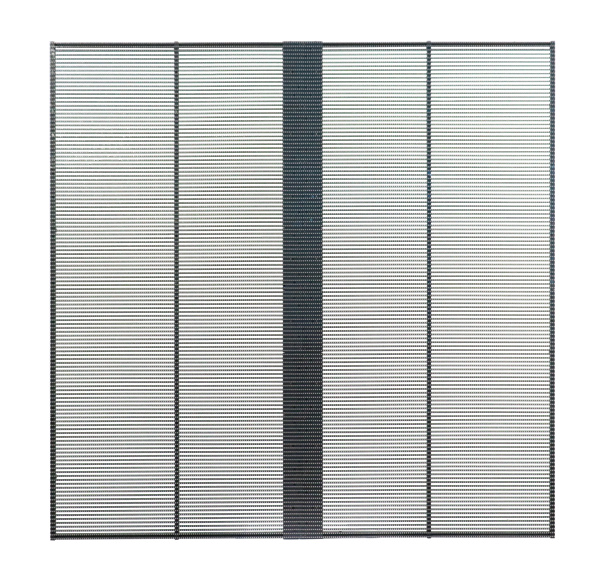

aClear-SerieModulgrößen - 1000 x 1000 mm | 1000 x 500 mm | 500 x 500 mmPixelabstand: 3,9 x 7,8 mm Transparenz bis zu 62 % Helligkeit - 1500 cd/m² | 4500 cd/m² Betrachtungswinkel 130 ° * Hergestellt mit nach vorne emittierenden SMD1921/2121-LEDs |
 |
 |
 |
sClear-Serie
* Hergestellt mit seitlich emittierenden SMD3510-LEDs |
 |
 |
|
WERDEN SIE ATTRAKTIV
Dieser transparente Bildschirm eröffnet neue kreative Möglichkeiten, die mit LCD-Bildschirmen und anderen LED-Bildschirmen nicht möglich waren.
HELL GENUG
Mit einem Helligkeitsbereich von 800 Nits bis 6000 Nits sind die transparenten LED-Bildschirme sowohl bei Tageslicht im Innen- als auch im Außenbereich aus großer Entfernung sichtbar.
TRANSPARENZ
Herkömmliche LED-Schaufenster wirken wie eine dunkle Wand, sodass die Kunden nicht hineinsehen können und sie das Sonnenlicht blockieren. Ihre Innenbereiche sind daher auf künstliche Beleuchtung angewiesen.
Der transparente LED-Bildschirm ermöglicht es den Personen auf beiden Seiten des Displays, sich gegenseitig zu sehen.
MODULARES DESIGN – bauen Sie die Größe, die Sie brauchen
Erhältlich in kleinen Gehäusen mit den Maßen 500 x 500, 1000 x 500 und 1000 x 1000, die sich frei zu großformatigen LED-Bildschirmen kombinieren lassen
EINFACHE EINRICHTUNG und INSTALLATION
Durch die Verwendung von leichtem Aluminium wiegt der transparente LED-Bildschirm nur 14–15 kg/m².
Mit Schnellverschluss und Steckverbindungen, einfach ziehen und drücken, dann Plug and Play.
 |
 |
INDIVIDUELL ANGEPASST ODER STANDARD
Neben Schrankplatten in Standardgröße kann das transparente LED-Display auch individuell an ungewöhnliche Formen oder Größen angepasst werden.
 |
 |
Anwendungen:
Fenster, Glaswände & Fassaden
Firmengebäude & Büros
Einzelhandelsgeschäfte und Einkaufszentren
Stadien & Arenen
Hotels & Flughäfen
Autohäuser
