Beschreibung
Flexibles LED-Modul für den Innenbereich der IF-3S-Serie – P1.86 | 320×160 mm | SMD | Weiche Rückschale mit Magnet | 600 Nits
Über diesen Artikel
- Flexibel und nahtlos – 320 x 160 mm große flexible Module passen in kundenspezifische Metallgehäuse und kunstvoll geschwungene Wände für nahtlose kreative Displays.
- Hochpräzise Darstellung – 1,86 mm Pixelabstand mit 172 × 86 Punkten pro Modul sorgt für feine Details und flüssige Bilder.
- Hell und konsistent – ≥600 Nits Helligkeit, 16-Bit-Farbverarbeitung und bis zu 65.536 Graustufen sorgen für lebendige, präzise Farben.
- Breiter Betrachtungswinkel – 160° (H) / 160° (V) Betrachtungswinkel und 3840 Hz Bildwiederholfrequenz für komfortables Betrachten in Innenräumen.
- Einfache Wartung der Front – Magnetisches Front-Service-Design; HUB75-Schnittstelle für zuverlässige Datenverbindung. Erfordert Empfangskarte, Sendekarte, Steuerungssoftware und Stromversorgung je nach Projektdesign.
Lieferinhalt
| Version | Lieferinhalt |
| 1 Stück Musterpackung | 1 × 5-V-AC-Kabel 1 × Flaches Datenkabel 1 × P1.86 320 × 160 mm RGB-Vollfarb-LED-Anzeigefeld |
| 48-teiliges Standardpaket | 48 × 5 V AC-Kabel 48 × Flaches Datenkabel 48 × P1.86 320 × 160 mm RGB-Vollfarb-LED-Anzeigefeld |
Bestellung & Logistik
- Lieferzeit: Normalerweise erfolgt der Versand innerhalb von 1–3 Werktagen.
- Verpackung: Karton mit Schutzverpackung.
- Versand: Versand aus lokalen Lagern (3–7 Tage), sofern verfügbar, oder vom Hauptsitz (7–25 Tage Standard / 3–10 Tage Express).
Struktur- und Designmerkmale

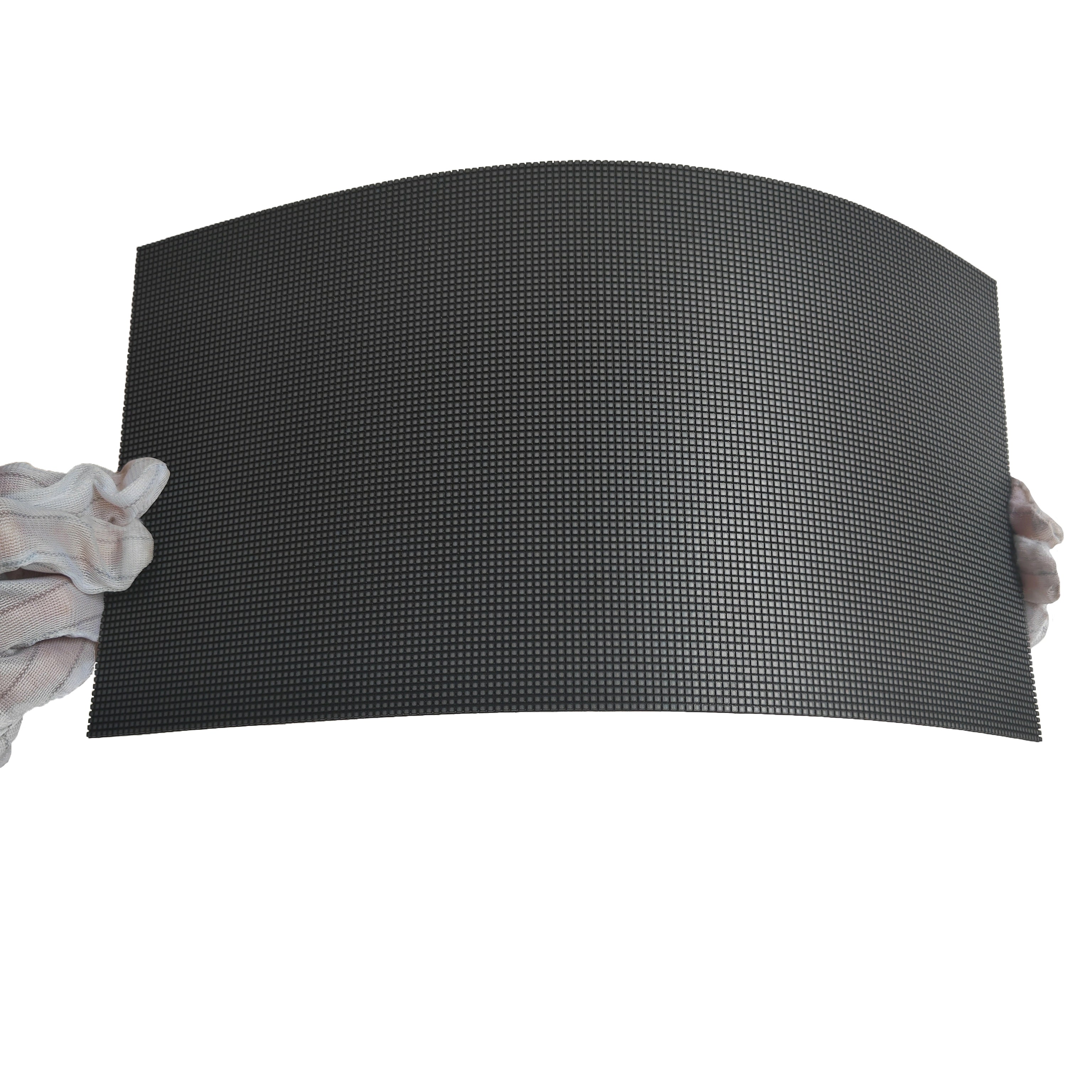

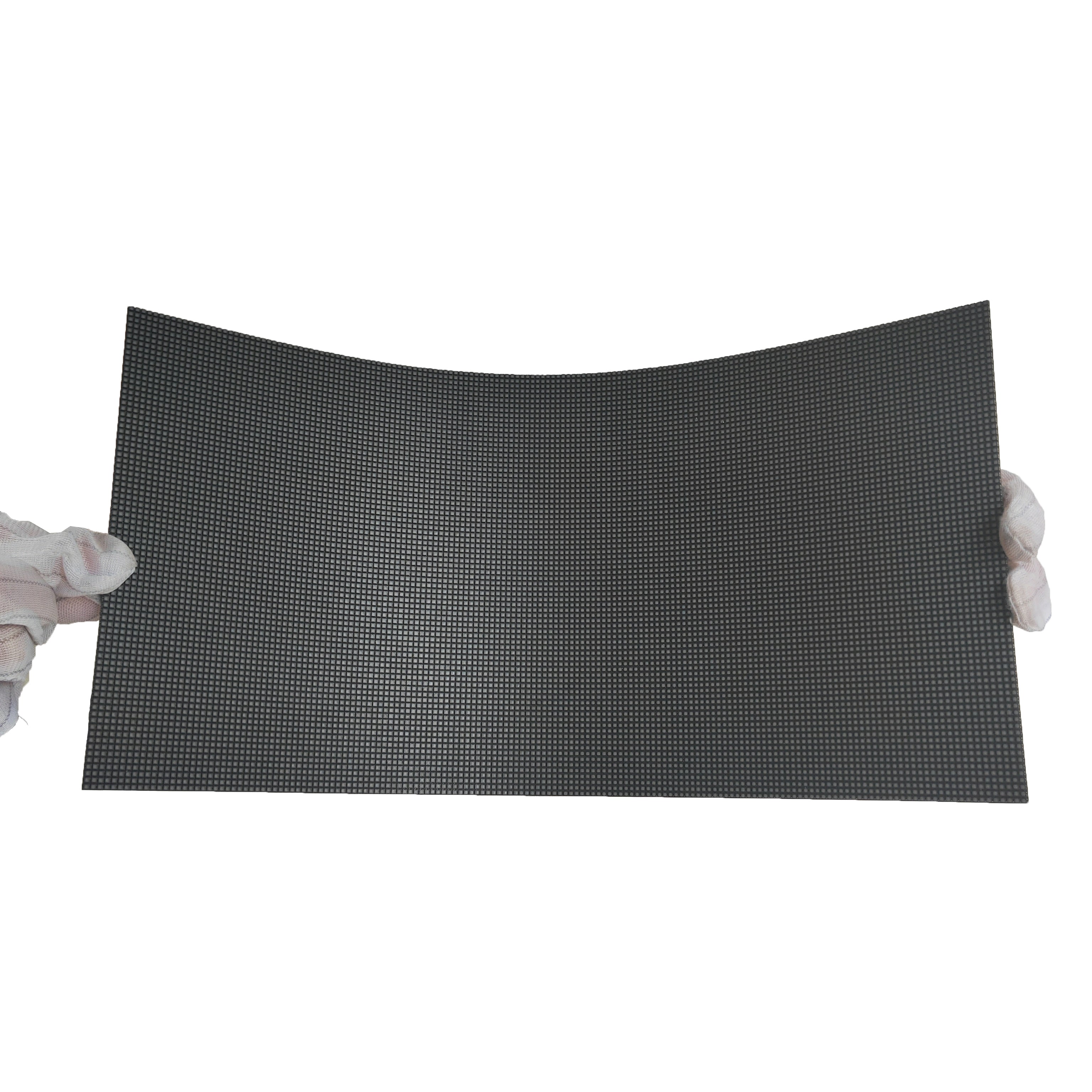

- Flexibles Modul mit weicher Rückschale und magnetischer Fronthalterung für eine schnelle Installation.
- Unterstützt gebogene Installationen (Krümmung ≥162°) für kreative Wandmontageanwendungen.
Installationstipps
- Trennen Sie vor der Installation oder Wartung des Moduls immer die Stromversorgung.
- Achten Sie auf die richtige Polarität und sichere HUB75-Datenverbindungen.
- Vermeiden Sie es, die Leiterplatte über die Nennkrümmung hinaus zu biegen oder zu verdrehen.
- Verwenden Sie eine kompatible Empfangskarte, Sendekarte, Steuerungssoftware und ein geeignetes Netzteil.
Technische Spezifikationen
| Spezifikation | Wert |
| Teilenummer | IF3S-P1.86 |
| Artikel | Flexibles LED-Modul für den Innenbereich |
| Pixelabstand | 1,86 mm |
| LED-Konfiguration | Kupferverdrahtetes SMD1515 |
| Modulgröße | 320 × 160 mm |
| Modulauflösung | 172 × 86 Punkte |
| Pixeldichte | 289.444 Punkte/m² |
| Krümmung | ≥162° |
| Fahrmodus (Scan) | 1/43 |
| Bildwiederholrate | 3840 Hz |
| Farbverarbeitung | 16‑Bit |
| Graustufe | 16–65.536 einstellbar |
| Helligkeit | ≥600 Nits |
| Betrachtungswinkel | 160° (H) / 160° (V) |
| Hub-Verbindung | HUB75 |
| Modulgewicht | 0,19 kg |
| Eingangsspannung | AC110/220 V ±10 %, 50/60 Hz |
| Max. Leistung / Modul | 25 W |
| Betriebstemperatur | -10 °C ~ 70 °C |
| Luftfeuchtigkeit bei Betrieb | 10 % ~ 90 % relative Luftfeuchtigkeit |
| Lagerfeuchtigkeit | 10 % ~ 85 % relative Luftfeuchtigkeit (keine Kondensation) |
| Lebensdauer | ≥100.000 Stunden |
| Nutzungsumgebung | Kreative Wandmontage |
| Wartung | Magnetische Vorderseite |
Anwendungen
- Innenbereich: Kreative Wandinstallationen, Einzelhandelsausstattungen, Ausstellungen, Studios.
- Kreativ: Geschwungene und kunstvolle Formen durch flexible Module.
