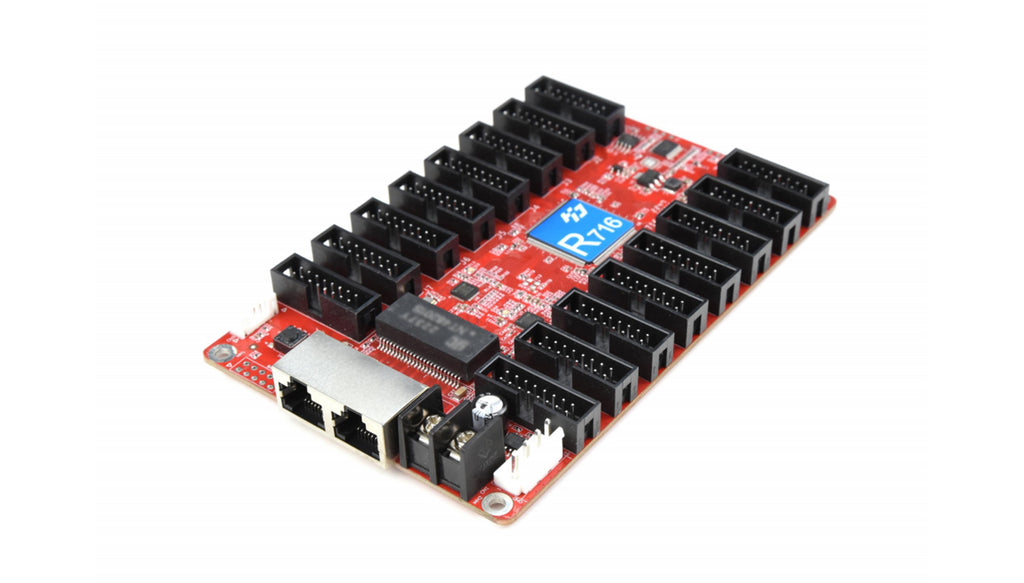

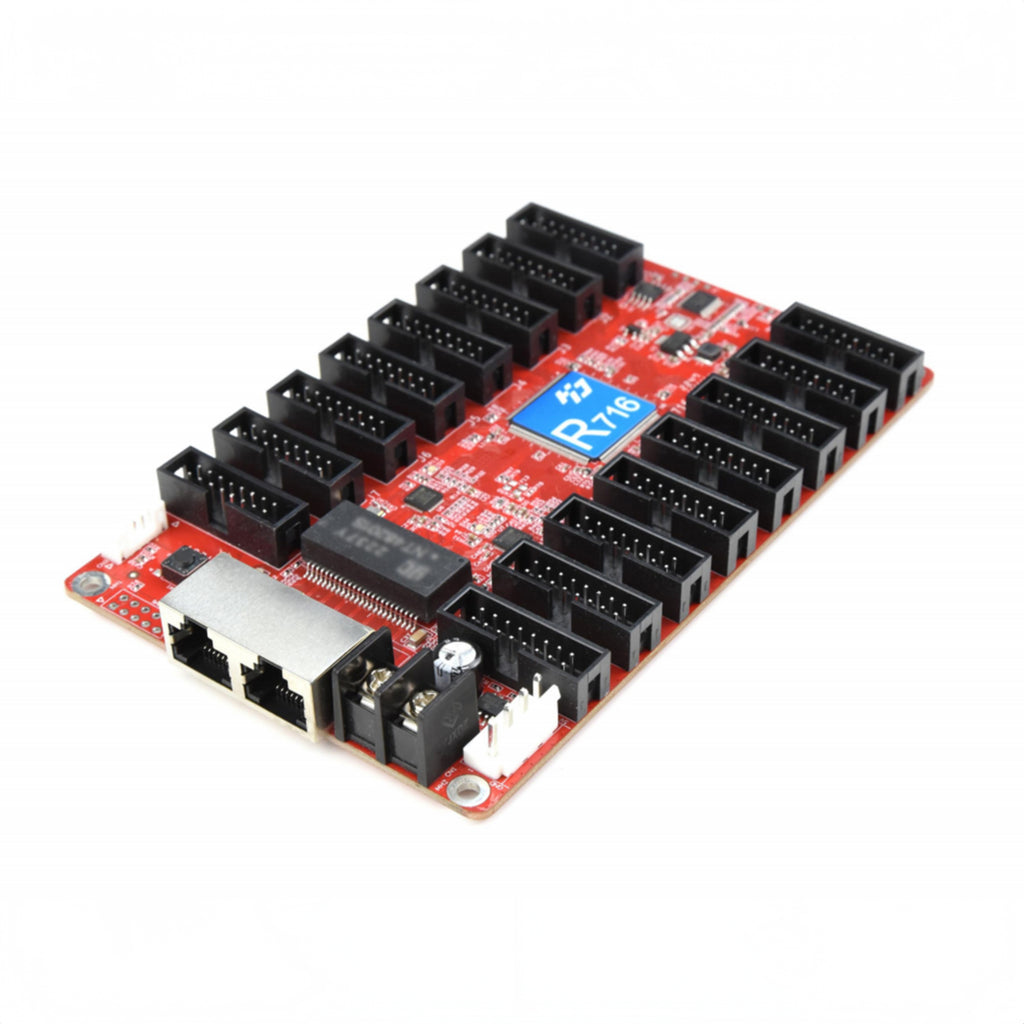

Huidu HD-R716-Empfängerkarte – 160×1024 Pixel | LED-Bildschirm-Empfängerkarte mit hoher Bildwiederholfrequenz und breiter IC-Unterstützung für LED-Bildschirme

Lieferinhalt

Version	Lieferinhalt
HD-R716	HD-R716-Empfangskarte

Über diesen Artikel

• Integrierte 16 × HUB75E-Anschlüsse; kompatibel mit R500 / R508 / R512 / R512S / R512T / R516 / R516T / R612 usw.
• Unterstützt sowohl synchrone als auch asynchrone Steuerungssysteme.
• Funktioniert mit Dual-Mode-Sendebox, asynchronen/synchronen Sendekarten und Videoprozessoren der VP-Serie.
• Kompatibel mit allen gängigen IC-Modulen und den meisten PWM-IC-Modulen.
• Der Scanmodus unterstützt alle Methoden vom statischen bis zum 1/128-Scan.
• Maximale Ladekapazität bis zu 327.680 Pixel (512 × 640).

Bestellung & Logistik

• Lieferzeit: Normalerweise erfolgt der Versand innerhalb von 2–5 Werktagen.
• Verpackung: Karton.
• Versand: Versand aus lokalen Lagern (3–7 Tage), sofern verfügbar, oder vom Hauptsitz (7–25 Tage Standard / 3–10 Tage Express).

Wichtige Spezifikationen

• HUB-Schnittstelle: 16 × HUB75E
• Datenausgabe: 32 RGB-Gruppen
• Scanbereich: Statisch ~ 1/128
• Max. Ladekapazität: 327.680 Pixel (512 × 640)
• Empfohlene Beladung (konventionell): 160 × 1024; 256 × 640
• Empfohlene Auslastung (PWM): 320 × 1024; 256 × 1280; 512 × 640
• Modulkompatibilität: Alle gängigen IC-Module; die meisten PWM-IC-Module
• Controller-Kompatibilität: Dual-Mode-Sendebox; asynchrone/synchrone Sendekarten; Videoprozessor der VP-Serie
• Leistung: 5 W

Anwendungshinweise / Installationstipps

• Schalten Sie das Gerät aus, bevor Sie Kabel anschließen oder trennen.
• Überprüfen Sie vor dem Einschalten die Verkabelung und Scan-Einstellungen des HUB75E.
• Sorgen Sie für ausreichende Belüftung für einen stabilen Betrieb.

Technische Spezifikationen

Spezifikation	Wert
Modell	HD-R716
HUB-Schnittstelle	16 × HUB75E
Datenausgabe	32 RGB-Gruppen
Scannen	Statisch ~ 1/128
Maximale Ladekapazität	327.680 Pixel (512 × 640)
Empfohlene Beladung (herkömmlicher Chip)	160 × 1024; 256 × 640
Empfohlene Beladung (PWM-Chip)	320 × 1024; 256 × 1280; 512 × 640
Modulkompatibilität	Alle gängigen IC-Module; die meisten PWM-IC-Module
Controller-Kompatibilität	Dual-Mode-Sendebox; asynchrone/synchrone Sendekarten; Videoprozessor der VP-Serie
Unterstützte Funktionen	Modulaufbau, Animation drehen, Einstellung festlegen, Zeilen/Spalten extrahieren, Helligkeitskorrektur, Beliebige Sortierung, Helle Liniensteuerung, Mapping
Leistung	5 W

Anwendungen

• Fest installierte LED-Werbetafeln
• LED-Bildschirme für die Bühne mieten
• Werbung im Innen- und Außenbereich
• Konferenz-/Ausstellungsdisplays
