Boîtier d'envoi NovaStar TB60 – 2,3 millions de pixels | Contrôleur LED synchrone et asynchrone bimode hautes performances avec entrée HDMI pour écrans LED
REMARQUE : Le TB8 a arrêté sa production et est remplacé par le TB60 .

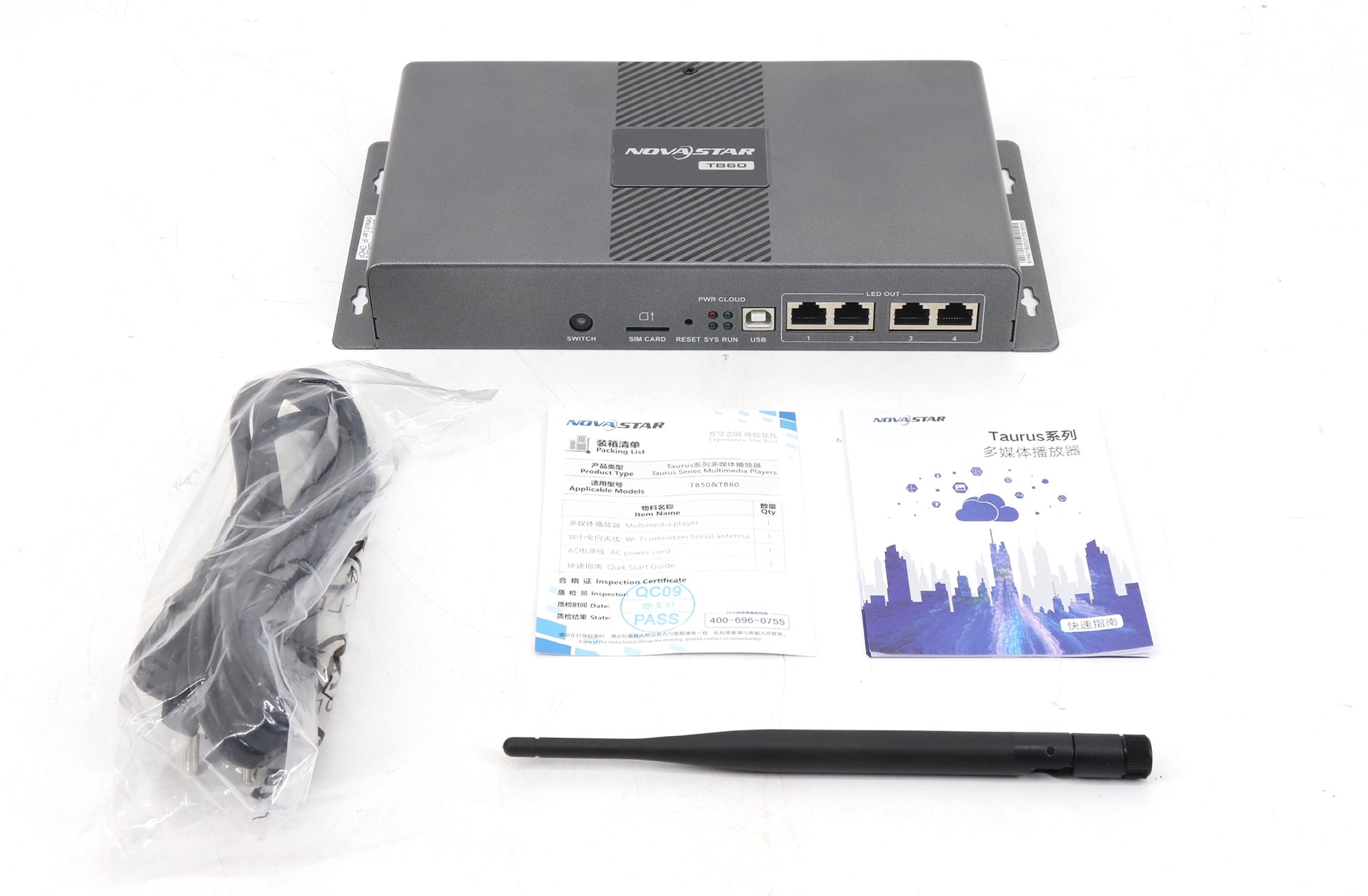

Emballage inclus
| Version | Emballage inclus |
| TB8 (abandonné) | 1 × lecteur multimédia TB8 1 câble d'alimentation CA (100–240 V) 1 × Manuel d'utilisation |
| TB60 (remplacement recommandé) | 1 × lecteur multimédia TB60 1 câble d'alimentation CA (100–240 V) 1 × Manuel d'utilisation |
À propos de cet article
- Contrôleur d'écran LED hautes performances prenant en charge la lecture asynchrone et les flux de travail synchrones en direct.
- Compatibilité avec un large pas de pixel ; le TB60 gère jusqu'à 2,3 millions de pixels (max. 4 096 × 4 096).
- Fonctionnalités NovaStar pour la stabilité : synchronisation horaire NTP/GPS , commutateur double mode (synchronisation et asynchrone) et lecture d'épissure HDMI (1080p, jusqu'au niveau 8).

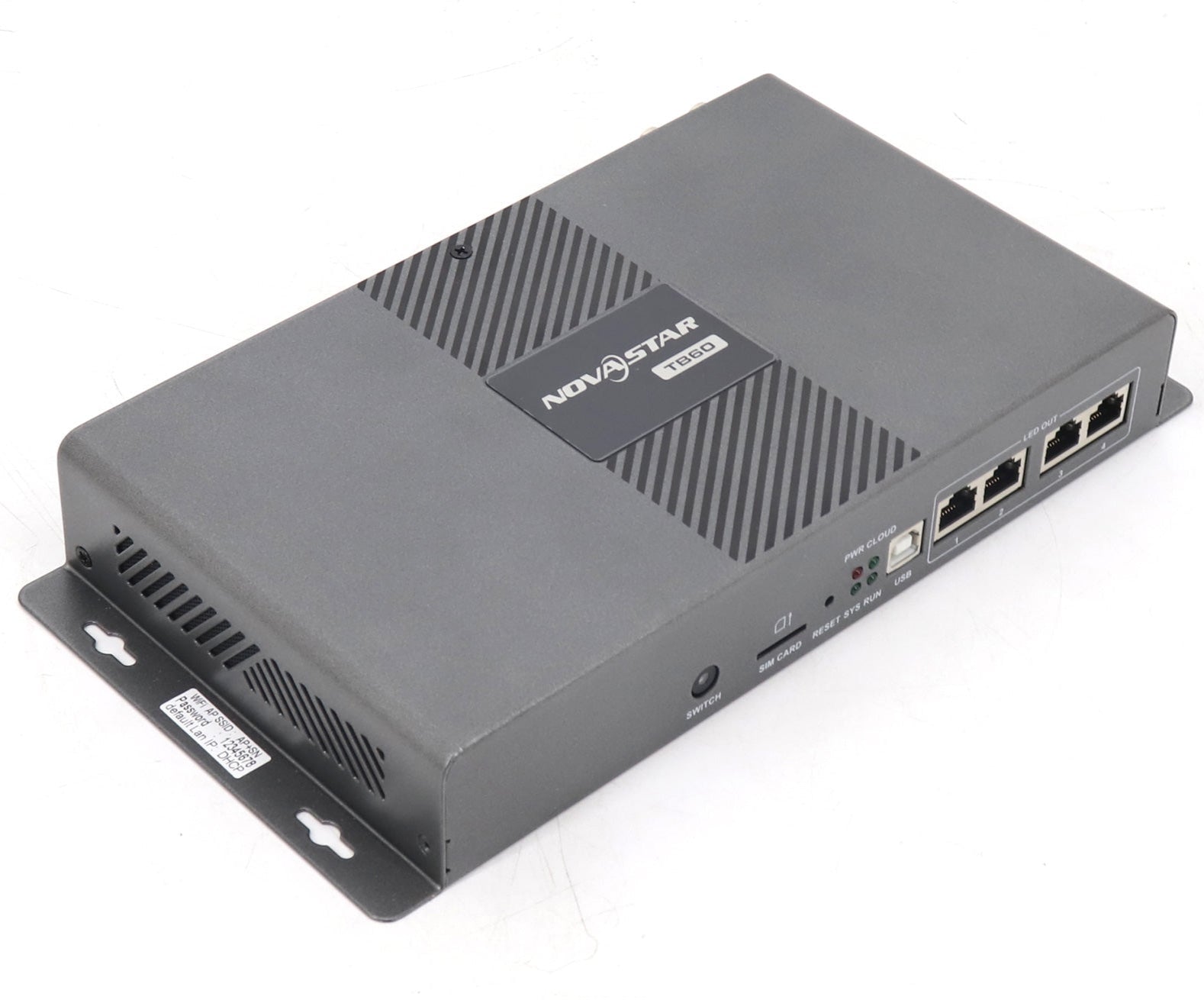

- Châssis métallique compact avec ventilation efficace pour un fonctionnement fiable 24h/24 et 7j/7.
- Idéal pour les écrans LED fixes/de location, la signalisation de devanture de magasin, les présentoirs de lampadaires, les écrans miroirs/de vente au détail et les déploiements sans PC.
Commande et logistique
| Article | Détails |
| Délai de mise en œuvre | Généralement expédié sous 2 à 5 jours ouvrables. |
| Emballage | Boîte en carton. |
| Expédition | Expédié depuis les entrepôts locaux (3 à 7 jours) si disponibles ; ou depuis le siège social (7 à 25 jours standard / 3 à 10 jours express). |
Spécifications clés

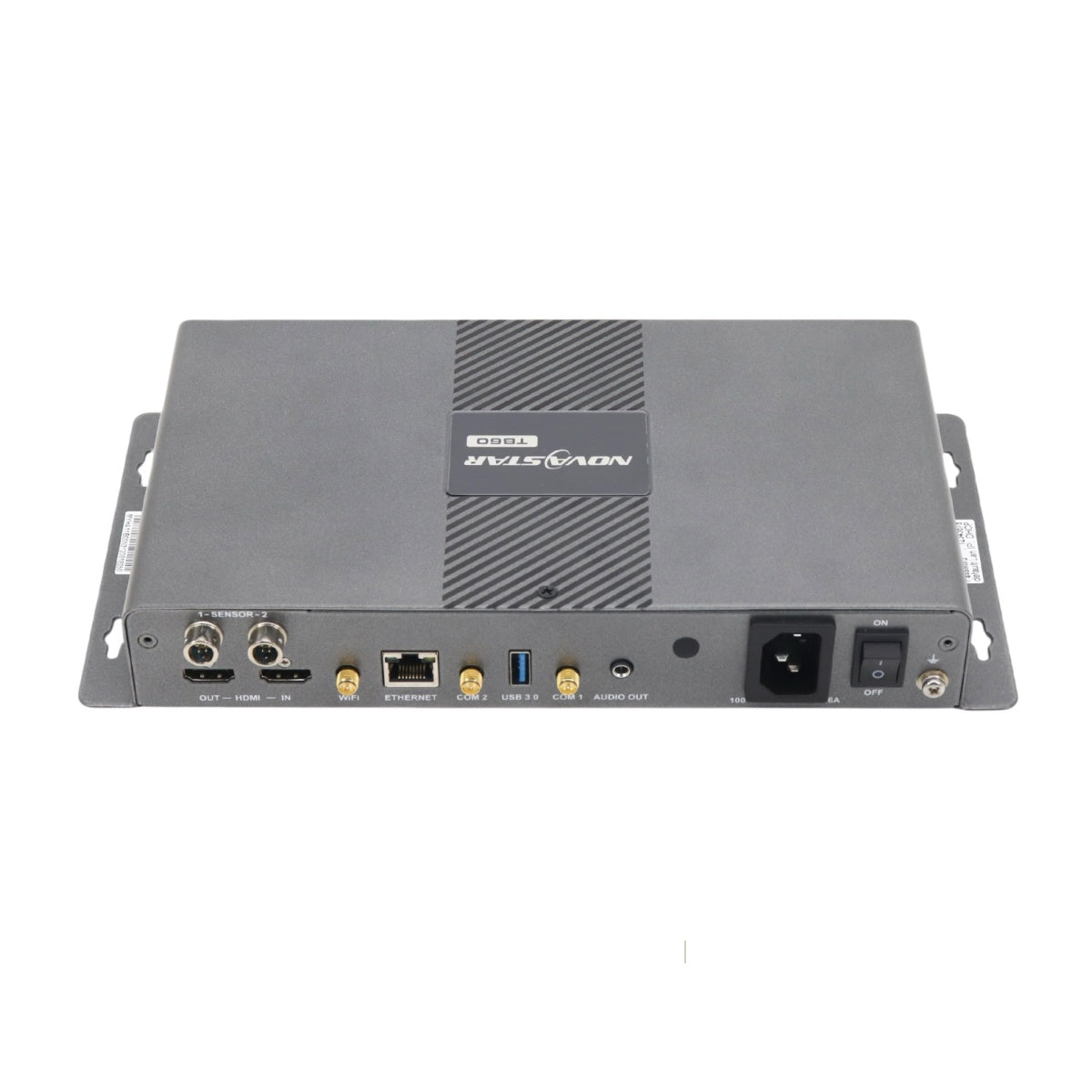

- Ports d'entrée : HDMI (lecture d'épissure), lecture locale USB

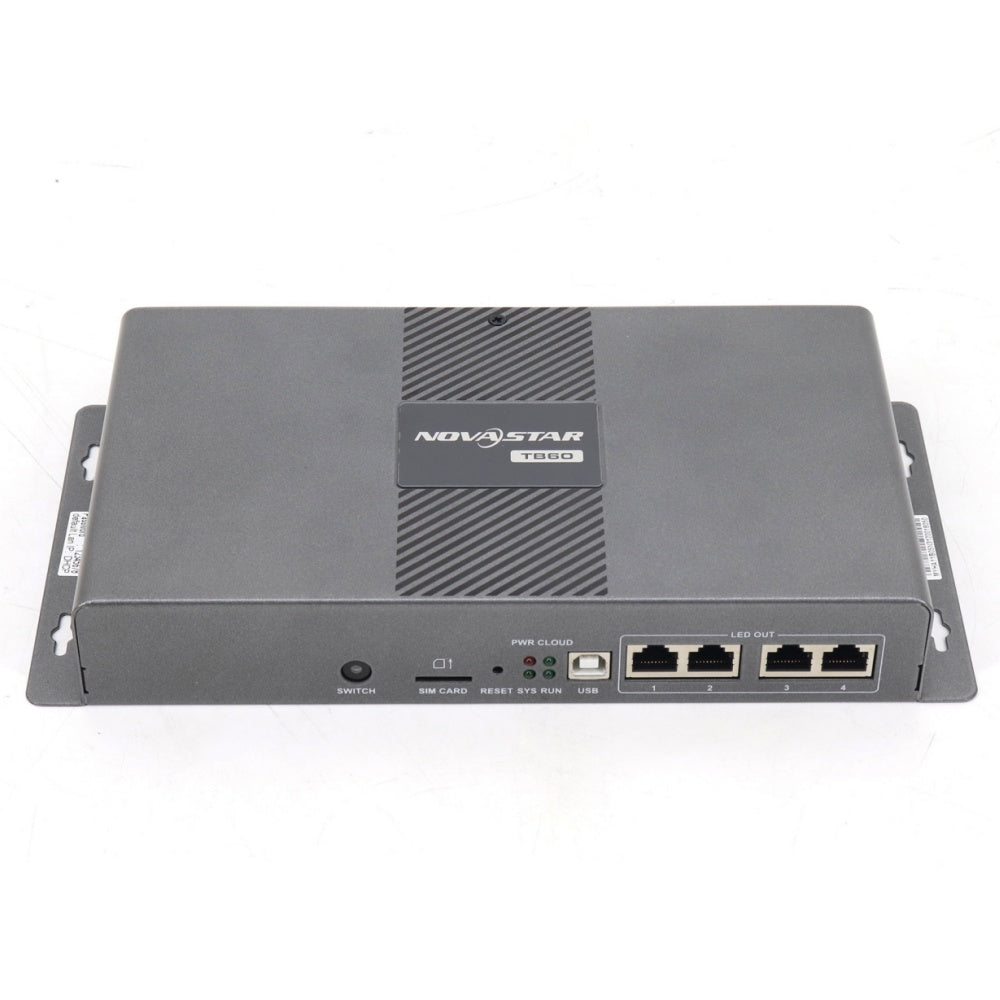

- Ports de sortie : sorties LED RJ45 (TB60 : 4 × principal)
- Résolutions prises en charge : jusqu'à 2,3 millions de pixels ; max. 4 096 × 4 096
- Méthode de contrôle : LAN, Wi-Fi 2.4G (AP et STA), modules 4G/5G en option
- Alimentation : CA 100–240 V
- Température de fonctionnement : −10 °C à +50 °C (typique ; assurer une ventilation)
Notes d'utilisation / Conseils d'installation
- Mettez le contrôleur et les armoires LED hors tension avant de connecter/déconnecter les câbles de signal ou d'alimentation.
- Utilisez des câbles blindés CAT5e/CAT6 pour une transmission stable entre le contrôleur et les cartes de réception.
- Activez NTP/GPS ou un module de synchronisation externe pour la synchronisation multi-écrans.
- Maintenez un flux d’air adéquat autour du châssis métallique pour éviter la limitation thermique.
Téléchargements
- Fiche technique TB60 (PDF) – Télécharger
- Fiche technique TB60 (Alt) – Télécharger
- Spécifications TB8 V1.5.0 – Télécharger
- Micrologiciel V1.8.3 – Téléchargement
- Notes de version V1.8.3 – Télécharger
Spécifications et comparaison
| Modèle | TB10 Plus | TB20 Plus | TB30 | TB40 | TB50 | TB60 |
| processeur | Processeur A35 4 cœurs/1,4 GHz | Processeur A35 4 cœurs/1,4 GHz | Processeur A55 4 cœurs/1,8 GHz | Processeur A55 4 cœurs/1,8 GHz | Processeur A55 4 cœurs/1,8 GHz | Processeur A55 4 cœurs/1,8 GHz |
| Stockage | 2 Go + 32 Go | 2 Go + 32 Go | 1 Go + 32 Go | 1 Go + 32 Go | 1 Go + 32 Go | 1 Go + 32 Go |
| Capacité de décodage | 4K 60 ips | 4K 60 ips | 4K 60 ips | 4K 60 ips | 4K 60 ips | 4K 60 ips |
| Système d'exploitation | Android 10 | Android 10 | Android 11 | Android 11 | Android 11 | Android 11 |
| Capacité maximale | 0,65 million de pixels | 0,65 million de pixels | 0,65 million de pixels | 1,3 million de pixels | 1,3 million de pixels | 2,3 millions de pixels |
| Largeur maximale/hauteur maximale | 2048 (largeur maximale), 2048 (hauteur maximale) ; pour écran étiré, 8192 (largeur maximale), 2084 (hauteur maximale) | 2048 (largeur maximale), 2048 (hauteur maximale) ; pour écran étiré, 8192 (largeur maximale), 2084 (hauteur maximale) | 4096 (largeur maximale), 4096 (hauteur maximale) | 4096 (largeur maximale), 4096 (hauteur maximale) | 4096 (largeur maximale), 4096 (hauteur maximale) |
4096 (largeur maximale), 4096 (hauteur maximale) |
| Nombre de fenêtres vidéo |
1x4K/3x1080P/ 8x720P/16x480P/ 20x360P |
1x4K/3x1080P/ 8x720P/16x480P/ 20x360P |
1x4K/2x1080P/ 4x720P/4x480P/ 6x360P |
1x4K/2x1080P/ 4x720P/4x480P/ 6x360P |
1x4K/2x1080P/ 4x720P/4x480P/ 6x360P |
1x4K/2x1080P/ 4x720P/4x480P/ 6x360P |
| Port de sortie LED RJ45 | 1 Principal 1 Sauvegarde | 1 Principal 1 Sauvegarde | 1 Principal 1 Sauvegarde | 2 Principal | 2 Principal | 4 principaux |
| Mode de synchronisation | NTP, GPS | NTP, GPS | NTP, GPS | NTP, GPS | NTP, GPS | NTP, GPS |
| Commutateur de mode double | X | √ | X | √ | √ | √ |
| Lecture d'épissure HDMI | X | X | X | √ 1080p, jusqu'au niveau 8 | √ 1080p, jusqu'au niveau 8 | √ 1080p, jusqu'au niveau 8 |
| Sortie audio | √ | √ | √ | √ | √ | √ |
| Accès au capteur | √ | √ | √ | √ | √ | √ |
| Contrôler l'alimentation à distance | Besoin d'une carte multifonction connectée | Besoin d'une carte multifonction connectée | Besoin d'une carte multifonction connectée | Besoin d'une carte multifonction connectée | Besoin d'une carte multifonction connectée | Besoin d'une carte multifonction connectée |
| Capteur | Une prise aviation | Une prise aviation | Deux prises aviation | Deux prises aviation | Deux prises aviation | Deux prises aviation |
| Lecture locale USB | √ USB 2.0 | √ USB 2.0 | √ USB 3.0 | √ USB 3.0 | √ USB 3.0 | √ USB 3.0 |
| réseau local | 100 Mbps | 100 Mbps | 1000 Mbps | 1000 Mbps | 1000 Mbps | 1000 Mbps |
| Wi-Fi | AP&STA commutable 2,4 G | AP&STA commutable 2,4 G | AP&STA commutable 2,4 G | AP&STA commutable 2,4 G | AP&STA commutable 2,4 G | AP&STA commutable 2,4 G |
| 4G | Support (option) | Support (option) | Support (option) | Support (option) | Support (option) | Support (option) |
| 5G | X | X | Support (option) | Support (option) | Support (option) | Support (option) |
| Viplex Handy (Cloud/PC/Téléphone portable) | √ | √ | √ | √ | √ | √ |
| Accord SDK Novastar | √ | √ | √ | √ | √ | √ |
| Apparence Matériel | Boîtier en métal | Boîtier en métal | Boîtier en métal | Boîtier en métal | Boîtier en métal | Boîtier en métal |
| Port d'alimentation | CA 100~240V | CA 100~240V | CA 100~240V | CA 100~240V | CA 100~240V | CA 100~240V |
| Certification | CE EMC, LVD, ROHS, FCC, FCC ID, | CE EMC, LVD, ROHS, FCC, FCC ID, | CE EMC, LVD, ROHS, FCC, FCC ID, | CQC, SRRC, RoHS | CE EMC, LVD, ROHS, FCC, FCC ID, | CE EMC, LVD, ROHS, FCC, FCC ID, |
| IC, RED, UKCA, UL, RCM, PSE, | IC, RED, UKCA, UL, RCM, PSE, | IC, RED, UKCA, UL, RCM, PSE, | IC, RED, UKCA, UL, RCM, PSE, | IC, RED, UKCA, UL, RCM, PSE, | ||
| FAC, PSB, KC, MIC, CB, NBTC | FAC, PSB, KC, MIC, CB, NBTC | FAC, PSB, KC, MIC, CB, NBTC | FAC, PSB, KC, MIC, CB, NBTC | FAC, PSB, KC, MIC, CB, NBTC |
Applications
- Panneaux d'affichage LED fixes et publicité extérieure
- Location d'écrans LED pour scènes et événements
- Écrans de lampadaires, devantures de magasins et enseignes de chaînes de magasins
- Écrans miroirs, présentoirs en magasin, écrans de porte
- Écrans de véhicules et écrans LED sans PC
- Affichages de conférences et d'expositions
